TB6600 42 57步進電機驅動器 驅動板 4A 32細分 109板1
  • TB6600 42 57步進電機驅動器 驅動板 4A 32細分 109板1
  • TB6600 42 57步進電機驅動器 驅動板 4A 32細分 109板1

TB6600 42 57步進電機驅動器 驅動板 4A 32細分 109板1

                1、9V-40V直流供電；（建議12-24VDC工作）

               2、H橋雙極恒相流驅動；

               3、最大4.0A的八種輸出電流可選；（適合1.2NM及以下57，42，39電機）

               4、最大32細分的7種細分模式可選；

               5、輸入信號高速光電隔離；

               6、標準共陽共陰單脈沖接口；

               7、電源防反接處理（即使接反也無妨）；

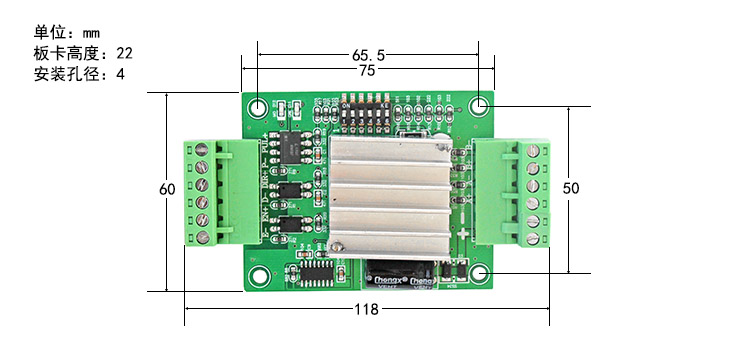

TB6600 42 57步進電機驅動器 驅動板 4A 32細分 109板1(圖1)

冷卻方式 自然冷卻或強制風冷。
 場合

不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度

太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。

 濕度 40-90％RH
 震動 10-55Hz/0.15mm
 保存溫度 -20-65℃
 重量 0.1KG

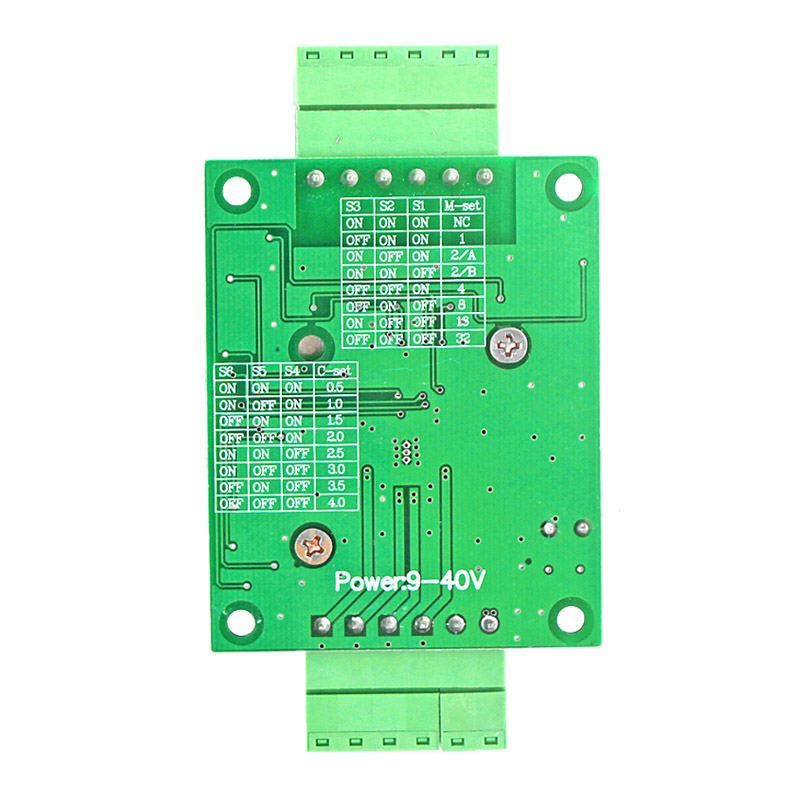

TB6600 42 57步進電機驅動器 驅動板 4A 32細分 109板1(圖2)

用SW1、SW2、SW3三位撥碼開關設定設定細分/脈沖，如下表：

 S3S2  S1 細分?jǐn)?shù)
 ON ON ON NC
 OFF ON ON 1
ON  OFF ON 2/A
ON ON  OFF 2/B
 OFF  OFF ON 4
 OFF ON  OFF 8
ON  OFF  OFF 16
 OFF  OFF  OFF 32

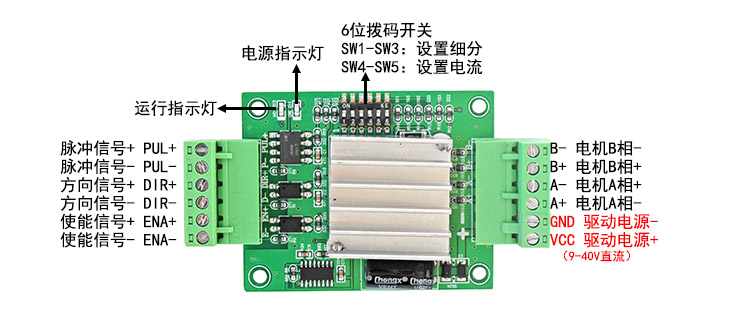

TB6600 42 57步進電機驅動器 驅動板 4A 32細分 109板1(圖3)

用SW4、SW5、SW6三位撥碼開關設定運行電流，如下表：

 S6 S5 S4 輸出電流
 ON ON ON 0.5A
 ON OFF ON 1.0A
  OFFON ON 1.5A
  OFF OFF ON 2.0A
 ONON  OFF 2.5A
 ON OFF  OFF 3.0A
  OFFON  OFF 3.5A
  OFF OFF  OFF 4.0A
