1.替代THB6128芯片
2.適用于28-42系列步進電機專用驅動器
3.低噪音,運行平穩
4.細分可選(1、2、4、8、16、32、64、128)
5.輸出電流0.3A---1.8A(適合42.39.28型步進電機)
6.工作電壓直流9---32V
7.采用6N137高速光耦隔離,保證高速不失步
8.自動半流功能
冷卻方式 | 自然冷卻或強制風冷。 |
場合 | 不能放在其他發熱的設備旁,要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所,禁止有可燃氣體和導電灰塵。 |
濕度 | 40-90%RH |
震動 | 10-55Hz/0.15mm |
保存溫度 | -20-65℃ |
重量 | 0.1KG |

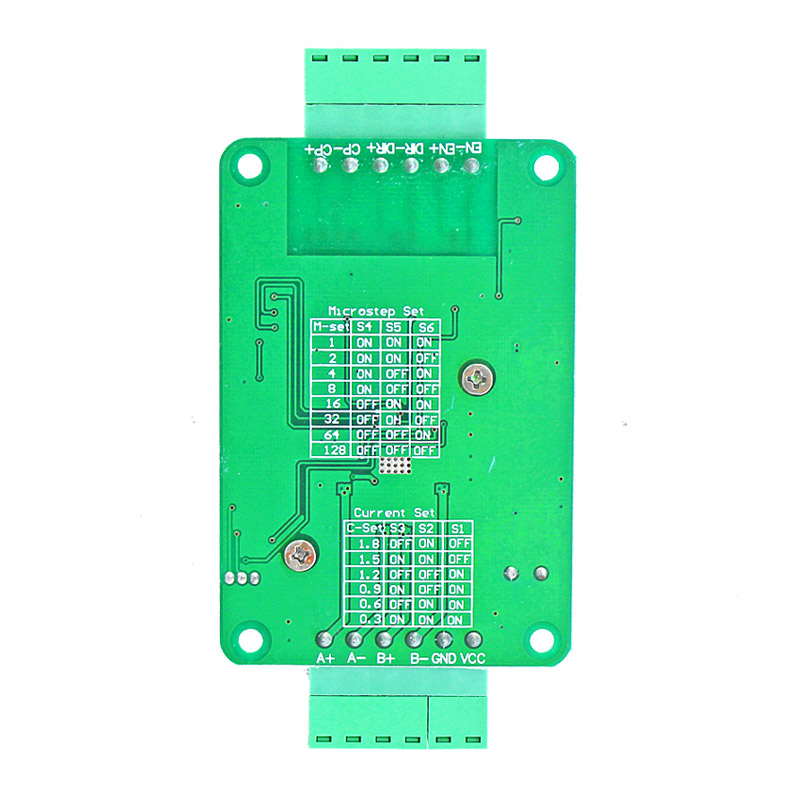

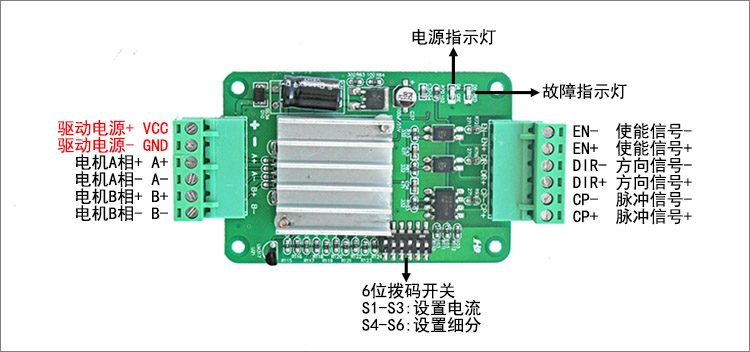

用4、5、6三位撥碼開關設定細分,如下表:
細分 | S4 | S5 | S6 |
1 | ON | ON | ON |
2 | ON | ON | OFF |
4 | ON | OFF | ON |
8 | ON | OFF | OFF |
16 | OFF | ON | ON |
32 | OFF | ON | OFF |
64 | OFF | OFF | ON |
128 | OFF | OFF | OFF |
用1、2、3三位撥碼開關設定輸出電流,如下表:
電流 | S3 | S2 | S1 |
1.8 | OFF | ON | OFF |
1.5 | ON | ON | OFF |
1.2 | OFF | OFF | ON |
0.9 | ON | OFF | ON |
0.6 | OFF | ON | ON |
0.3 | ON | ON | ON |
