東芝正品 4.5A 128細分 雙軸步進電機驅動器 57-42系列 TB5128雙軸
  • 東芝正品 4.5A 128細分 雙軸步進電機驅動器 57-42系列 TB5128雙軸

東芝正品 4.5A 128細分 雙軸步進電機驅動器 57-42系列 TB5128雙軸

※ 可同時驅動兩個步進電機

※ 信號輸入:?jiǎn)味?,脈沖/方向

※ 細分可選:1/2/4/8/16/32/64/128細分

※ 輸出電流:0.5A-4.5A

※ 輸入電壓:9-42VDC(推薦直流36V及以下電壓工作)

※靜止時電流最大為撥碼設定電流的1/4左右(防止發燙,低于半流)

※ 可驅動4,6,8線兩相、四相步進電機,42型(機身長度大于60MM)  57型2.8Nm及以下電機)





     TB5128雙軸驅動器與單軸一樣,采用TB5128作為驅動芯片:低功耗,多種細分(多達8種細分方式),高細分(最高128細分),滿足不通的轉速需求,電機運行穩定,無噪音,不失步。用的是TB5128低功耗高細分的4.5A步進電機驅動芯片。適合各種小中型自動化設備和儀器,例如:雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、高細分、高精度, 大電流運行的設備中效果特佳。

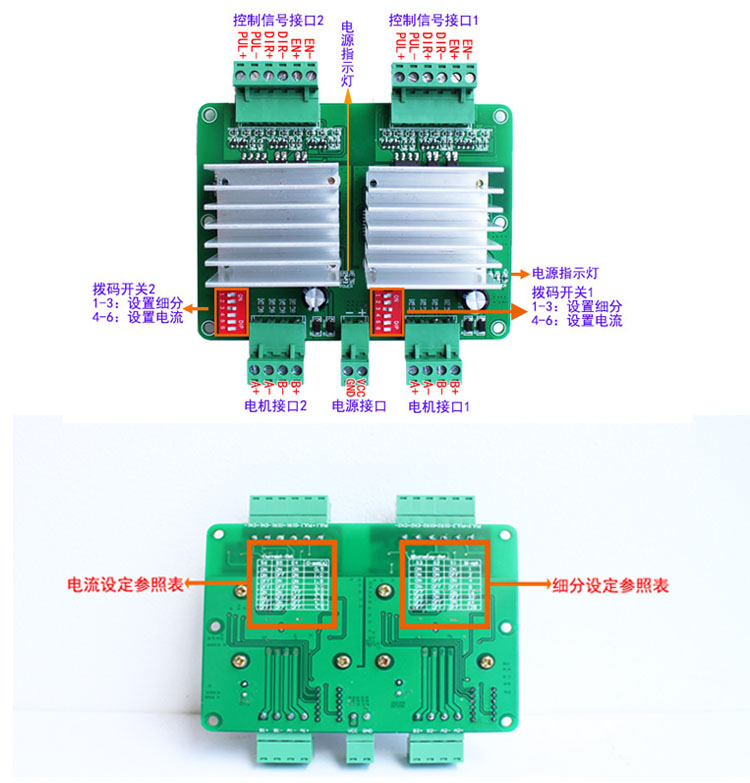

東芝正品 4.5A 128細分 雙軸步進電機驅動器 57-42系列 TB5128雙軸(圖1)

※ 可同時驅動兩個步進電機

※ 信號輸入:?jiǎn)味?,脈沖/方向

※ 細分可選:1/2/4/8/16/32/64/128細分

※ 輸出電流:0.5A-4.5A

※ 輸入電壓:9-42VDC(推薦直流36V及以下電壓工作)

※靜止時電流最大為撥碼設定電流的1/4左右(防止發燙,低于半流)

※ 可驅動4,6,8線兩相、四相步進電機,42型(機身長度大于60MM)  57型2.8Nm及以下電機)

※ 光耦隔離信號輸入,抗干擾能力強

※ 具有過熱、過流、欠壓鎖定、輸入電壓防反接保護等功能

※ 集成雙軸,方便安裝

※ 控制信號3.3-24V兼容,不需要串電阻

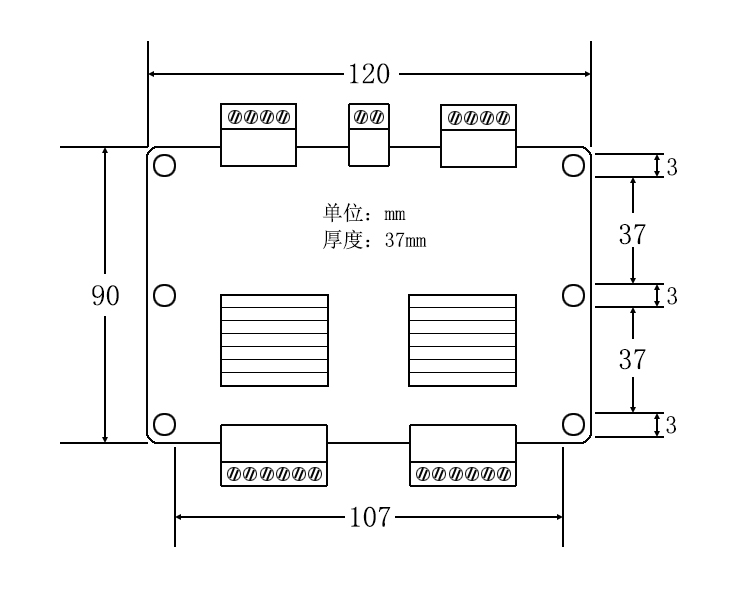

東芝正品 4.5A 128細分 雙軸步進電機驅動器 57-42系列 TB5128雙軸(圖2)

冷卻方式 自然冷卻或強制風冷。
 場合

不能放在其他發熱的設備旁,要避免粉塵、油污、腐蝕性氣體、濕度

太大及強震場所,禁止有可燃?xì)怏w和導電灰塵。

 濕度 40-90%RH
 震動 10-55Hz/0.15mm
 保存溫度 -20-65℃
 重量 0.3KG

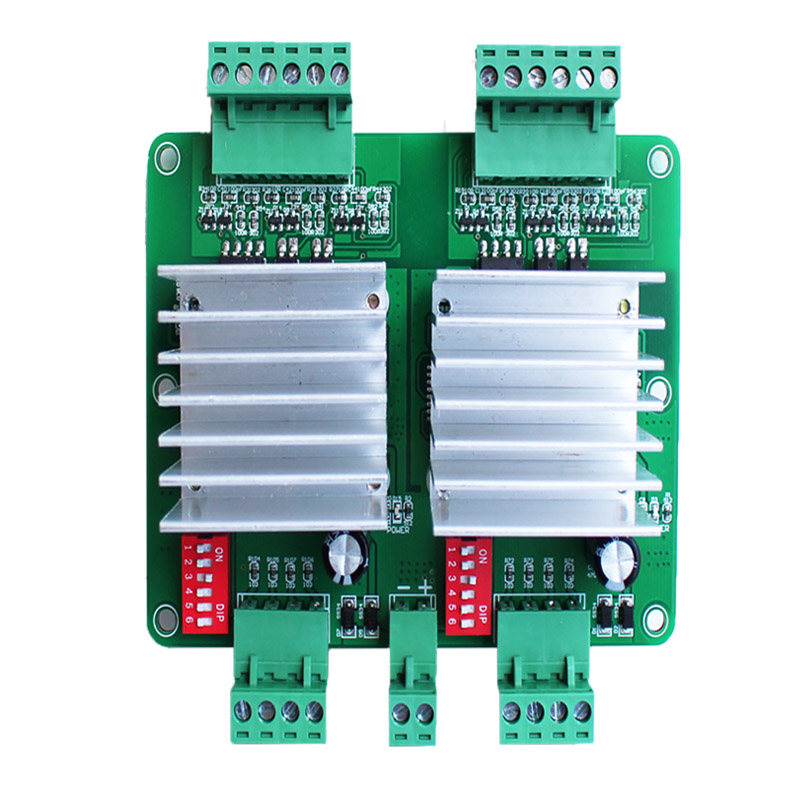

東芝正品 4.5A 128細分 雙軸步進電機驅動器 57-42系列 TB5128雙軸(圖3)

用1、2、3三位撥碼開關設定細分(1軸跟2軸相同),如下表:



細分?jǐn)?shù) SW1 SW2 SW3
1 ON ON ON
2 OFF ON ON
4 ON OFF ON
8 OFF OFF ON
 16 ON ON OFF
 32 OFF ON OFF
64 ON OFF OFF
128 OFF OFF OFF

東芝正品 4.5A 128細分 雙軸步進電機驅動器 57-42系列 TB5128雙軸(圖4)

用4、5、6三位撥碼開關設定輸出電流1軸跟2軸相同,如下表:



電流A SW4 SW5 SW6
 0.5 ON ON ON
 1.0 ON OFF ON
 1.8 ON ON OFF
 2.5 ON OFF OFF
 3.0 OFF ON ON
 3.5 OFF OFF ON
 4.0 OFF ON OFF
 4.5 OFF OFF OFF
