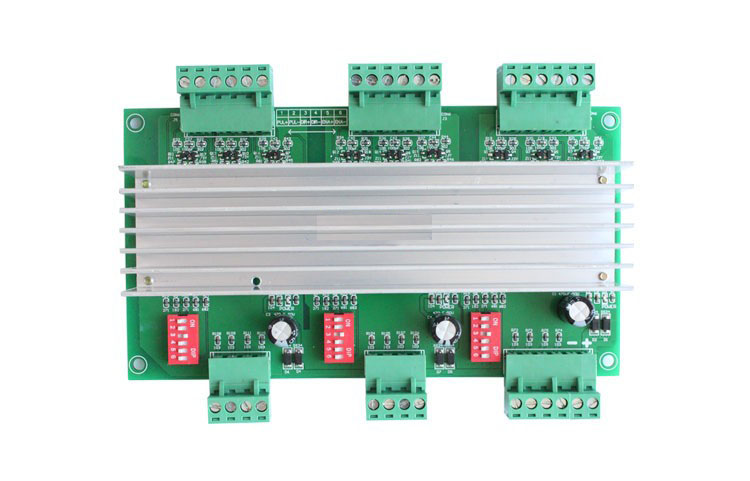

※ 可同時驅動三個步進電機

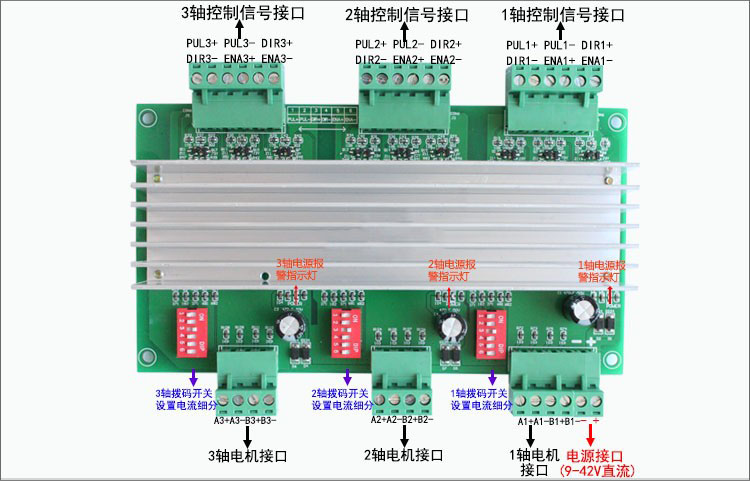

※ 信號輸入：單端，脈沖/方向
※ 細分可選：1/2/4/8/16/32/64/128細分
※ 輸出電流：0.5A-4.5A
※ 輸入電壓：9-42VDC（推薦直流36V及以下電壓工作）
※靜止時電流最大為撥碼設定電流的1/4左右（防止發燙，低于半流）
※ 可驅動4,6,8線兩相、四相步進電機,42型(機身長度大于60MM) / 57型2.8Nm及以下電機
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃氣體和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.3KG |
用1、2、3三位撥碼開關設定細分，如下表：
| S3 | S2 | S1 | 細分 |
| ON | ON | ON | 1 |
| ON | ON | OFF | 2 |
| ON | OFF | ON | 4 |
| ON | OFF | OFF | 8 |
| OFF | ON | ON | 16 |
| OFF | ON | OFF | 32 |
| OFF | OFF | ON | 64 |
| OFF | OFF | OFF | 128 |
用4、5、6三位撥碼開關設定輸出電流，如下表：
| S6 | S5 | S4 | 電流 |
| ON | ON | ON | 0.5 |
| ON | OFF | ON | 1.0 |
| OFF | ON | ON | 1.8 |
| OFF | OFF | ON | 2.5 |
| ON | ON | OFF | 3.0 |
| ON | OFF | OFF | 3.5 |
| OFF | ON | OFF | 4.0 |
| OFF | OFF | OFF | 4.5 |
