※ 信號輸入：?jiǎn)味?，脈沖/方向
※ 細分可選：2/4/8/16/32/64/128/5/10/20/25/40/
50/100/125細分
※ 輸出電流：1.0A-4.2A
※ 輸入電壓：12-32VDC，推薦12-24VDC
※ 可驅動4,6,8線兩相、四相步進電機，
39,42全系列，57系列扭矩<=1.8NM
※ 具有過熱、過流、欠壓鎖定、輸入電壓防反接保護
等功能

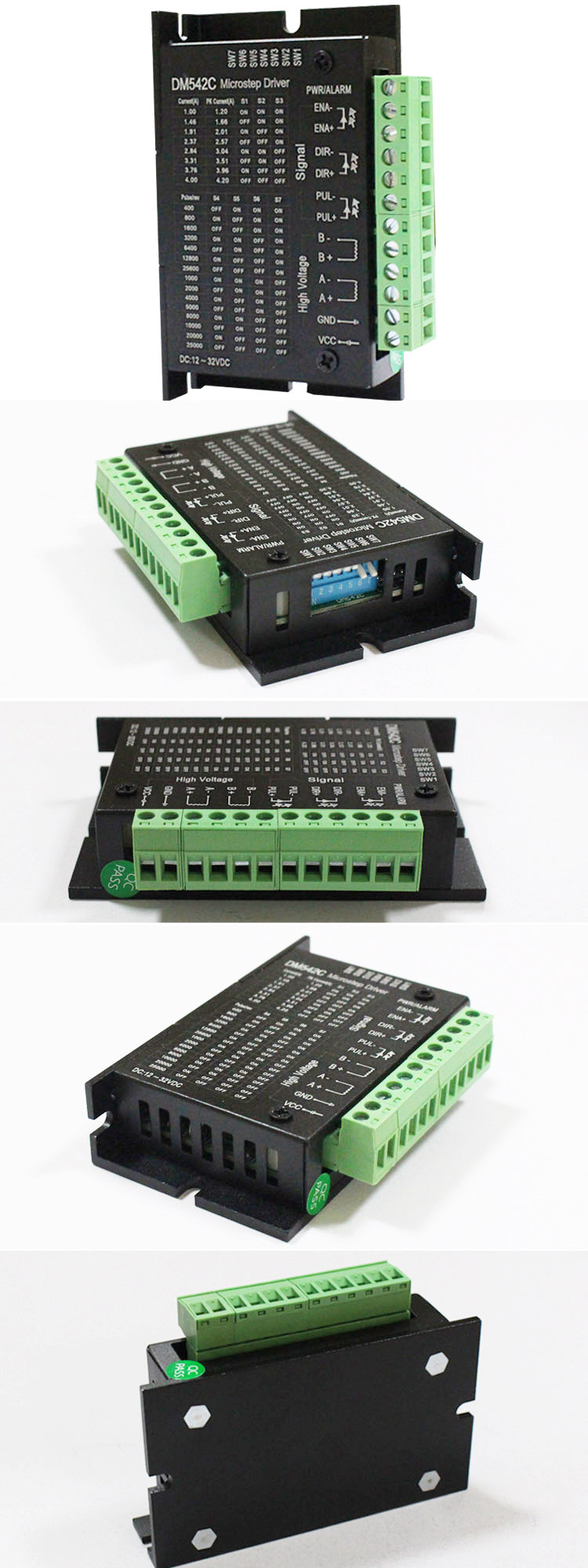

DM542C驅動器是一款專業的兩相混合式數字式步進電機驅動器，可適配國內外各種品牌，電流在4.2A及以下，外徑39，42，57mm的四線，六線，八線兩相混合式步進電機。適合各種小中型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望大電流、超靜音、高細分運行的設備中效果特佳。
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.2KG |

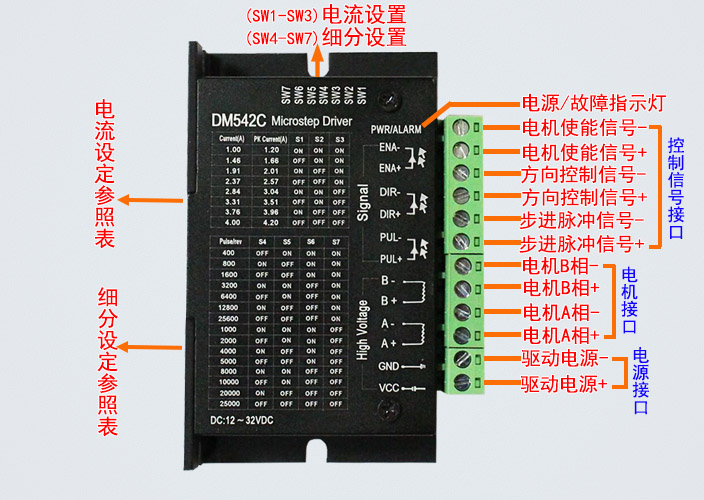

| 脈沖/圈 | SW4 | SW5 | SW6 | SW7 |
| 400 | OFF | ON | ON | ON |
| 800 | ON | OFF | ON | ON |
| 1600 | OFF | OFF | ON | ON |
| 3200 | ON | ON | OFF | ON |
| 6400 | OFF | ON | OFF | ON |
| 12800 | ON | OFF | OFF | ON |
| 25600 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 25000 | OFF | OFF | OFF | OFF |
| 運行電流/A | 峰值電流/A | SW1 | SW2 | SW3 |
| 1.00A | 1.20A | ON | ON | ON |
| 1.46A | 1.66A | OFF | ON | ON |
| 1.91A | 2.01A | ON | OFF | ON |
| 2.37A | 2.57A | OFF | OFF | ON |
| 2.84A | 3.04A | ON | ON | OFF |
| 3.31A | 3.51A | OFF | ON | OFF |
| 3.76A | 3.96A | ON | OFF | OFF |
| 4.00A | 4.20A | OFF | OFF | OFF |
