42/57步進電機驅動器自發脈沖驅動控制一體 QD50

1、供電電壓：9-40V直流，推薦使用12-24V

2、6種細分可選：1、2、4、8、16、32

3、峰值電流可達4.0A （建議驅動1.8NM及以下57，42電機）

4、光耦隔離，輸入共陰、共陽

5、自發脈沖、可調速

6、抗干擾能力強

7、具有過熱、過流、欠壓鎖定、輸入電壓防反接保護等功能

8、靜止時電流自動減半

推薦產品

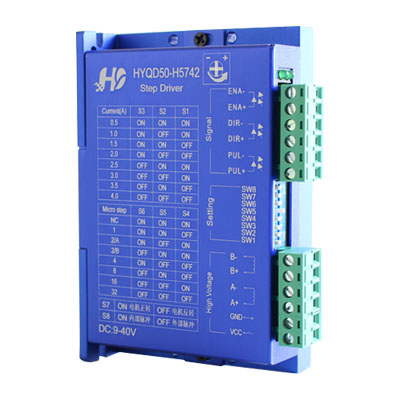

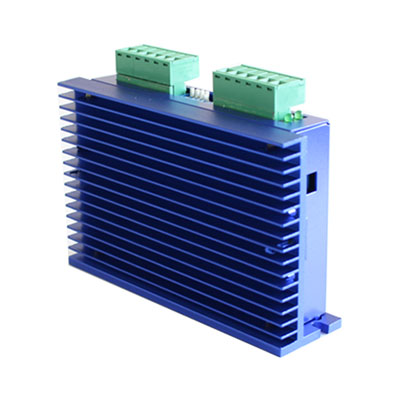

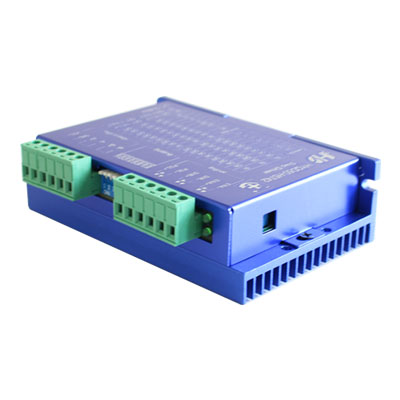

HYQD50-H5742是一款專業的兩相混合式步進電機驅動器，自發脈沖控制步進電機正反轉（也可以選擇使用外部脈沖），內置10K電位器用于電機調速，可適配國內外各種品牌，電流在4.0A以下，外徑42-57mm的四線，六線，八線兩相混合式步進電機。適合各種小中型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、中低速運行的設備中效果特性。

一、電氣特性

輸入電源	9-40V直流電源供電。
輸出電流	0.5A-4.0A,8檔可調。
驅動方式	雙機恒流PWM驅動輸出。
絕緣電阻	常溫常壓下＞500MΩ。
絕緣強度	常溫常壓下500V/分鐘。
重量	約0.25千克。

二、環境要求

冷卻方式	自然冷卻或強制風冷。
使用場合	避免粉塵、油污及腐蝕性氣體，禁止可燃?xì)鈿怏w和導電灰塵。
保存溫度	-20℃-65℃
環境濕度	＜80％RH，不凝露，不結霜。
震動	最大不超過5.7m/S2

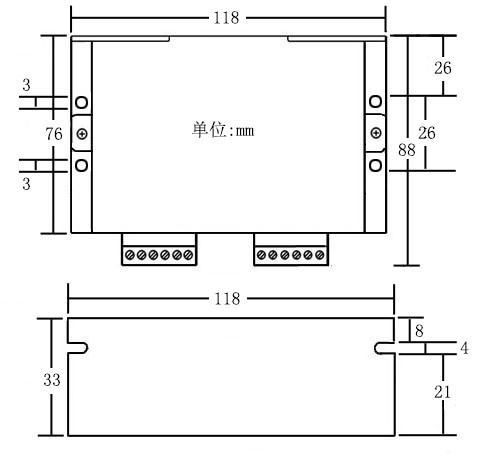

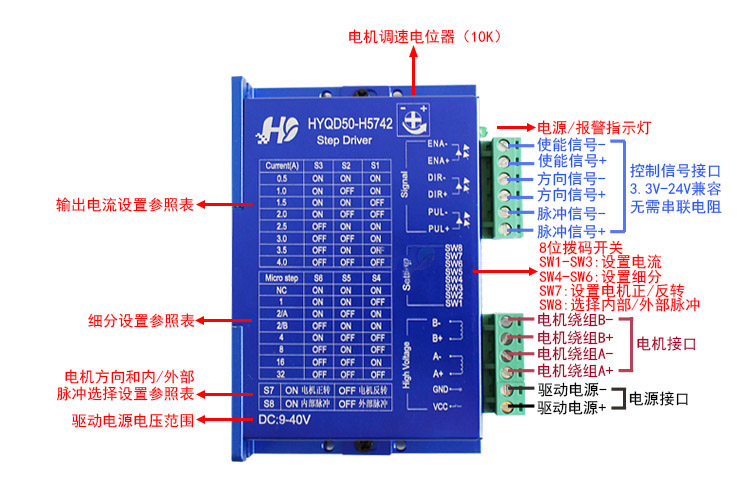

三、驅動器接口功能

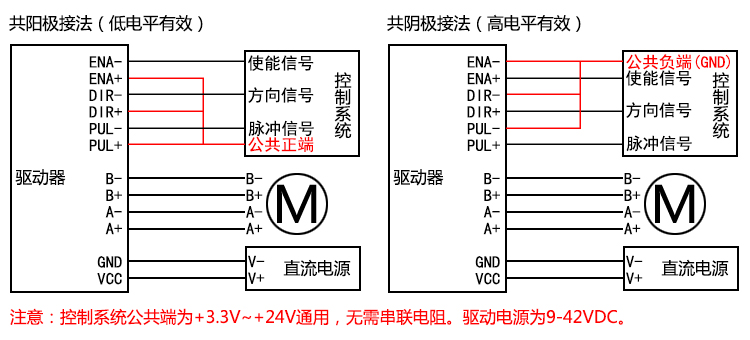

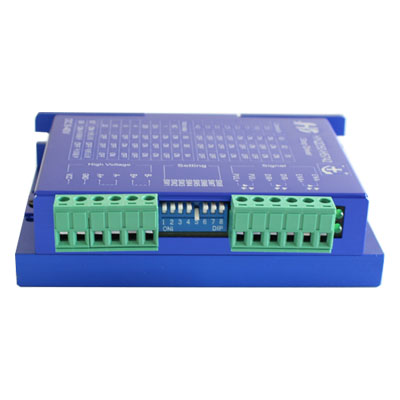

信號接口：PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號正端和負端。3.3V-24V通用，無需串聯電阻。

電機接口：A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機反向相反。

電源接口：采用直流電源供電，工作電壓范圍為9-40VDC。

指示燈：驅動器有綠色兩個指示燈。其中上綠燈為電源指示燈，當驅動器接通電源時，該LED常亮；當驅動器切斷電源時，該LED熄滅。若上電燈不亮，代表出現故障，當故障被清除時，綠色LED常亮。下綠燈為運行指示燈，驅動器接收脈沖，此燈閃爍，一旦停止發脈沖，常亮。

四、電流輸出設定表

通過SW1、SW2、SW3三位撥碼開關設定輸出電流：
